热处理知识
news

球墨铸铁正火退火热处理

栏目:热处理知识作者:热处理工业炉点击次数:0发布时间:2015-05-09
关键词:球墨铸铁, 正火, 热处理, 工艺, 珠光体, 晶粒细化, 应力, 去应力退火, 退火, 去应力, 铸铁, 回火, 硬度, 耐磨性, 奥氏体, 高温正火, 低温正火, 共析温度, Ac3,
Tag标签:热处理,回火,应力,奥氏体,晶粒细化,硬度,球墨铸铁,珠光体,高温正火,去应力,耐磨性,退火,低温正火,Ac3,共析温度,工艺,正火,铸铁,去应力退火,

球墨铸铁正火退火热处理

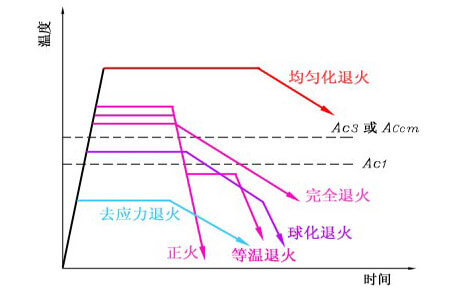

球墨铸铁的正火退火热处理
        球墨铸铁正火的目的是为了获得珠光体组织,并使晶粒细化、组织均匀,从而提高零件的强度、硬度和耐磨性,并可作为表面淬火的预先热处理。
 正火可分为高温正火和低温正火两种。
(1)高温正火:高温正火工艺是把铸件加热至共析温度范围以上,一般为900~950℃,保温1~3h,使基体组织全部奥氏体化,然后出炉空冷,使其在共析温度范围内,由于快冷而获得珠光体基体对含硅量高的厚壁铸件,则应采用风冷,或者喷雾冷却,以保正火后能获得珠光体球墨铸铁
(2)低温正火:低温正火工艺是把铸件加热至共析温度范围内,即820~860℃,保温1~4h,使基体组织部分奥氏体化,然后出炉空冷低温正火后获得珠光体、分散铁素体球墨铸铁,可以提高铸件的韧性与塑性。
由于球墨铸铁导热性较差,弹性模量又较大,正火后铸件内有较大的内应力,因此多数工厂在正火后,还进行一次去应力退火(常称回火),即加热到550~600℃,保温3~4h,然后出炉空冷。


上一篇:箱式炉注意事项,下一篇:粉末冶金压力烧结

相关内容:
