氧探头的测氧原理
在氧化锆电解质(ZrO2管)的两侧面分别烧结上多孔铂（Pt）电极，在一定温度下，当电解质两侧氧浓度不同时，高浓度侧(II侧Pref)的氧分子被吸附在铂电极上与电子（4e）结合形成氧离子O2-，使该电极带正电，O2-离子通过电解质中的氧离子空位迁移到低氧浓度侧（I侧Po2）的Pt电极上放出电子，转化成氧分子，使该电极带负电。两个电极的反应式分别为：
在II侧 （1） 在I侧 （2） 这样在两个电极间便产生了一定的电动势，氧化锆电解质、Pt电极及两侧不同氧浓度的气体组成氧探头即所谓氧化锆浓差电池。这种电池电动势产生的原动力是两侧电极上氧的化学位差。1933年Wagner确立了原电池电动势与两侧化学位之间的关系为：
(3) 式中，n为电极反应得失数，这里n=4e；F为法拉第常数； 和 分别为低氧浓度和高氧浓度侧电极氧的化学位；t1为离子迁移数。如把氧气看成理想气体，则有
(4) 式中， 为氧的标准化学位；R为气体常数；T为绝对温度，PO2为氧分压。
假定t1，对（3）式积分并将（4）式代入，经整理可得
（5） 此式即著名的能斯脱关系式。它是氧探头测氧的基础。
在氧探头中，高浓度侧气体用已知氧浓度（Pref）的气体作为参比气，如用空气，则Pref =20.6% 。将此值及（5）式中的常数项合并。则得参比气为空气的能斯特公式
E=0.0215Tln0.2095／PO2 （6）
可见，如能测出氧探头的输出电动势E和被测气体的绝对温度T，即可算出被测气体的氧分压（浓度）PO2 。
在实际应用中，通过检测气体的氧电势及温度，通过以能斯特公式为基础的数学模型，就可以推算出被测气体的氧含量（百分比）。这就是氧化锆氧探头的基本检测原理。
氧化锆氧探头的结构类型及工作原理：
氧化锆氧浓差电池用于实际检测中，主要需要解决的问题是，氧化锆检测头，反应电极及将被测气体与参比气（空气）严格隔离的问题（也叫做氧探头的密封问题）。实际应用过程中，最难以解决的是密封问题和反应电极问题。
下面对一些氧探头的结构类型加以说明。以检测方式不同分，氧化锆氧探头基本上可以分为两大类：采样检测式氧探头及直插式氧探头。
1.采样检测式氧探头：
采样检测方式是通过导引管，将被测气体导入氧化锆检测室。检测室通过加热元件把氧化锆加热到工作温度（750℃以上）。氧化锆一般采用管状，电极采用多孔铂电极。采样检测的优点是不受检测气氛温度的影响，通过采用不同的导流管可以检测各种温度气氛中的氧含量。由于采样式检测方式的灵活性，因此运用在许多工业在线检测上。采样检测的缺点是反应时间慢；结构复杂，容易影响检测精度；在被检测气氛杂质较多时，采样管容易堵塞；多孔铂电极容易受到气氛中的硫，砷等的腐蚀以及细小粉尘的堵塞而失效；加热器一般用电炉丝加热，寿命不长。
在被检测气体温度较低（0-650℃），或被测气氛较清洁时，采样式检测方式工作较好，如制氮机测氧，实验室测氧等。
2. 直插式检测方式：

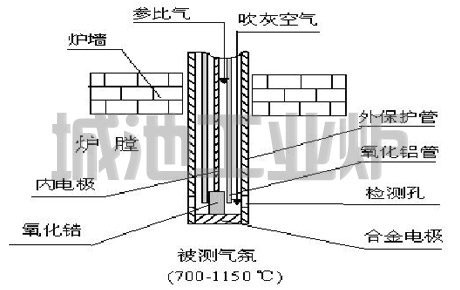

直插式检测是将氧化锆直接插入高温被测气体，直接检测气体中的氧含量。这种检测方式应用在被检测气氛温度在700-1150℃时（特殊结构还可以用于1400℃的高温），利用被测气氛的高温使氧化锆达到工作温度，不另外用加热器。直插式氧探头的技术关键是陶瓷材料的高温密封问题和电极问题。
以下列举了几种直插式氧探头的结构形式。
（1） 整体氧化锆管式：这种形式是从采样检测方式上采用的氧化锆管的形式上发展起来的。就是将原来的氧化锆管加长，使氧化锆可以直接伸到高温被测气体中。这种结构不存在高温密封问题，很容易解决密封问题。
（2）由于直插式氧探头的工作环境恶劣，且对其检测精度、工作稳定性和工作寿命都要求较高，需
采用新的技术，克服传统氧化锆氧探头的不足。直插式氧化锆氧探头 由于需要将氧化锆直接插入检测气氛中，对氧探头的长度有较高要求，一般直插式氧探头的有效长度在500-1000mm左右，特殊的环境长度可达1500mm。因此直插式氧探头很难采用传统氧化锆氧探头的整体氧化锆管状结构，而多采取技术要求较高的氧化锆和氧化铝管连接的结构。因此密封性能是这种氧化锆氧探头的最关键技术之一。目前国际上最先进的连接方式，是将氧化锆与氧化铝管永久的焊接在一起，其密封性能极佳（如图3）。与采样式检测方式比，直插式检测有显而易见的优点：氧化锆直接接触气氛，检测精度高，反应速度快，维护量较小。
