膨胀珍珠岩及其制品
栏目：热处理知识；
作者：城池工业炉；
点击次数：0；
发布时间：2015-09-26
关键词：珍珠岩, 膨胀珍珠岩, 酸性岩浆, 玻璃质熔岩, Si02, Al2O3, 固态玻璃质, 粒度, 热导率,
Tag标签：粒度,膨胀珍珠岩,酸性岩浆,Si02,珍珠岩,玻璃质熔岩,Al2O3,热导率,固态玻璃质,
膨胀珍珠岩及其制品
珍珠岩是一种酸性岩浆喷出的玻璃质熔岩，由于具有珍珠裂隙结构而得名，其主要成分为Si02 (质量分数为70%左右）和Al2O3(质量分数为11%〜14%)。
珍珠岩在加热过程中，固态玻璃质逐渐软化乃至呈粘稠的熔融态，且内部含有的水分转化为高压蒸汽扩散，使熔融态玻璃质骤然膨胀。若此时迅速冷却，则得到一种白色多孔性轻质颗粒料，呈蜂窝状结构，孔壁很薄，气孔率很高，即膨胀珍珠岩。
膨胀珍珠岩的熔点为1280℃〜1360℃,但当加热至900℃时，顆粒收缩达50%，因此，
膨胀珍珠岩的最高使用温度为800℃。
1、膨胀珍珠岩膨胀珍珠岩的技术性能见表 1。

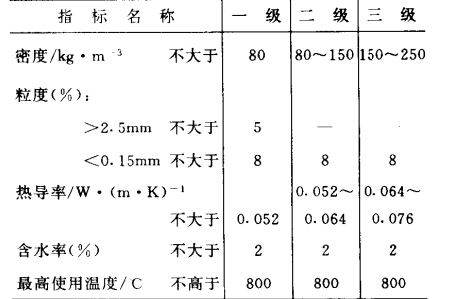

表1 膨胀珍珠岩的技术性能JC209-77
2、膨胀珍珠岩制品掺加不同种类的粘结剂 而制成的膨胀珍珠岩制品的技术件能见表2。

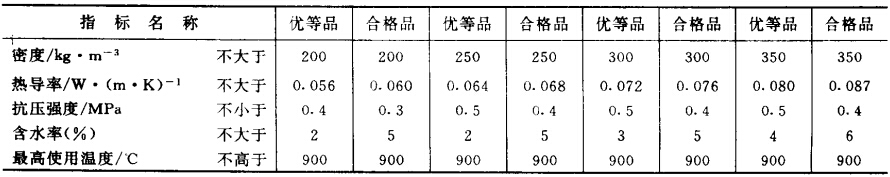

表2 膨胀珍珠岩制品的技术性能GB10303-89
上一篇：膨胀蛭石及其制品,下一篇：常用隔热材料的主要性能
相关内容：
