工业炉热电偶的安装方法

栏目:热处理资讯作者:热处理工业炉点击次数:0发布时间:2014-08-26
关键词:工业炉, 热电偶, 安装方法, 配件, 温度, 热处理, 电炉, K型热电偶, 铠装热电偶, 铂铑热电偶,
Tag标签:热处理,铂铑热电偶,K型热电偶,安装方法,工业炉,电炉,温度,铠装热电偶,配件,热电偶,

工业炉热电偶的安装方法

工业炉热电偶的安装方法

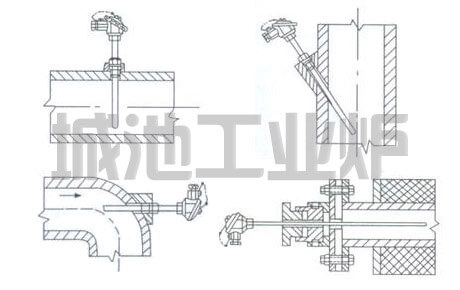

     图所示为热电偶的几种安装形式,热电偶在锻造车间中应用较广泛。但在振动较 大的锻造车间,应采取槽施防振,以免影响仪表的准确性。热电偶优点是:可以精确的测量髙温, 其误差为士(2. 4〜4)"C >若在热电偶上接上自动记录和自动控制的毫伏计或电位差计,不仅能直 接看出当时的温度,而且还可以看出温度变化(在移动的纸盘或纸带上形成了温度随时间而变的 曲线>。热电偶的缺点是所测的温度是炉温,而没有考虑到炉温和加热金属的温度之间的温度 差。因此使用时黹要红外线澌温仪来配合。

工业炉热电偶的安装方法

一、工业炉热电偶的安装与检修实训

1、学会使用热电偶,热电阻进行温度测量;

2、掌握热电偶与热电阻的安装方法;

3、掌握热电偶,热电阻与二次仪表的连接方法.

二、工业炉热电偶的选型

1、被测量对象的温度范围选用热电阻.

2、被测量对象的温度分度值选用热电偶.

三、工业炉热电偶的安装要求

工业炉热电偶的安装,应注意有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:

1、为了使工业炉热电偶的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.

2、带有保护套管的工业炉热电偶有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度: 2.1 对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;

2.2 对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;

2.3 假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1m即可.

2.4 当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.

四、工业炉热电偶的安装方法

1、首先应测量好热电偶和热电阻螺牙的尺寸,车好螺牙座.

2、要根据螺牙座的直径,在需要测量的管道上开孔.

3、螺牙座的焊接.把螺牙座插入已开好孔内,把螺牙座与被测量的管道焊接好.

4、把热电偶或热电阻旋进已焊接好的螺牙座.

5、按照接线图将热电偶或热电阻的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过0-100℃范围.接线盒的出线孔应朝下安装,以防因密封不良,水汽灰尘等沉积造成接线端子短路.

6、工业炉热电偶安装的位置,应考虑检修和维护方便.
