炉衬的砌筑

炉衬的砌筑

  砌炉时,要保证砌砖体的整体强度。各种电炉的砌筑方法虽有差异。但基本原则是相同的。
  1.炉内砌砖体的尺寸,应是耐火砖及保温砖尺寸的整数倍,同时还要将砖缝尺寸计算在内。耐火砖和轻质砖的标准规格为长 230mm、宽113mm、高65mm。有的窑炉外墙、烟道及烟囱部分用红砖砌筑,其规格是长240mm、宽120mm、高53mm。常用的砖缝尺寸 见表1。
表1 砌砖体常用砖缝尺寸
砌砖体类型 砖缝尺寸(mm) 使用部位举例
特殊精细耐火砖砌体 1.0〜1.5 电热体搁砖及炉顶
精细耐火砖砌体 2.0 炉墙、炉底
普通酎火砖砌体 2〜3 炉墙
红砖及硅藻土砖砌体 5〜8
可控气氛炉砌体 ≯1.0

  2.炉衬的砖缝要相互交错,炉墙拐角处砌砖应相互咬合,以增加整体强度。
  砌砖体应留膨胀缝。膨胀缝的位置要选择合适,不致因膨胀缝减弱砌体的机械强度或发生漏气现象。各种砌体的膨胀缝见表2。 膨胀缝的尺寸可按下式计算
  膨胀缝尺寸计算公式

式中:l ——膨胀缝尺寸,mm;
t1——炉衬层内表面最高温度,℃;
t2——炉衬层外表面温度,℃;
t0——开炉前炉衬的温度,℃;
L ——炉衬的长度,mm;
β——炉衬材料的线胀系数,1/℃。

表2 砌体的膨胀缝截值
砌砖名称 每米砌体膨胀缝(mm)
刚玉砖 12〜14
高铝砖 8〜10
粘土砖 5〜6
硅藻土砖 5〜6
硅砖 10〜12
镁砖 12〜14
滑石 8〜10
耐火混凝土 20〜30

  主要耐火制品的膨胀系数见表3。砌砖体每层的膨胀缝要互相错开,其内填塞耐火纤维或弹性耐火泥。两个膨胀缝的间距约2m左右。
表3 主要射火制品的膨胀系数
耐火制品名称 温度(℃) 平均线膨胀系数(1/℃)
耐火粘土砖 200〜1000 4.5 〜6.0´10-6
莫来石砖(含Al2O370%) 200〜1000 5.5´5.8´10-6
刚玉砖(含Al2O399%) 200〜1000 8.O´8.5´10-6
半硅砖 200〜1000 7.0´9.0´10-6
硅砖 200〜1000 11.5´ 13.0´10-6
镁砖 200〜1000 14.0〜15.0´10-6
镁硅砖 20〜700 11.0´10-6
镁铝砖 20〜1000 10.6´10-6
炭块 0〜 700 3.7´10-6
碳化硅砖 800〜900 4,7´10-6
轻质粘土砖 1450 0.1〜0.2%
稳定白云石砖 25〜1400 12.5´10-6

  3.支承或固定铁铬铝电热体的高铝质搁砖和引出套管中, Al2O3含量不小于60%,Fe2O3<l.5% ,表面无熔渣浸蚀等缺陷。
  对于气密性炉衬,可采用掺有水玻璃的可塑性泥浆砌筑。
  4.保温砖墙(硅藻土砖)用干砌法。设计时不留灰缝尺寸。干砌的空隙处填满干燥的隔热填料。
  5.在炉墙中,如果有安装热电偶的孔、导线引出线孔或观察孔等,必须采取适当措施,以防漏气。电热体引出孔、热电偶孔不应设在砖缝中。

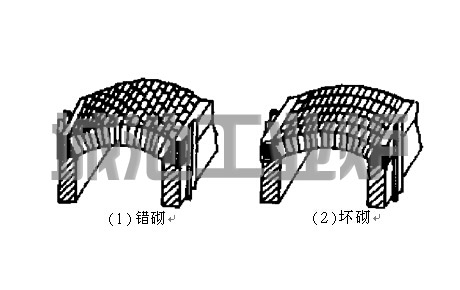

  6.拱顶砌筑如图所示,有错砌和环砌两种,一般用错砌, 拱脚砖和拱脚梁之间用有足够强度的支撑砖撑紧。拱脚梁不要与炉壳焊牢。
环砌与错砌
环砌与错砌
